WioTerminal

できること

日本語などをお気に入りフォントで表示させることができます。
ご自身が使用しているパソコンにインストールされているフォントを使用することができます。

Wio端末用SDカードライブラリのインストール

FileSystem.html を参照して下記の2つをインストールします。
または（https://wiki.seeedstudio.com/jp/Wio-Terminal-FS-Overview/）
Seeed_Arduino_FS
Seeed_Arduino_SFUD

SDカードを用意します

容量の最大値　 16GB
1フォント当たりの容量は数MByteなので小さいもので十分です。
対応フォーマット
・FAT12
・FAT16
・FAT32
・exFAT

Arduino用のフォント（vlwフォント）を作成します

※この手順でフォントを作成しても、うまく作成できないフォントが多数ありました。

processing というソフトを使用します。

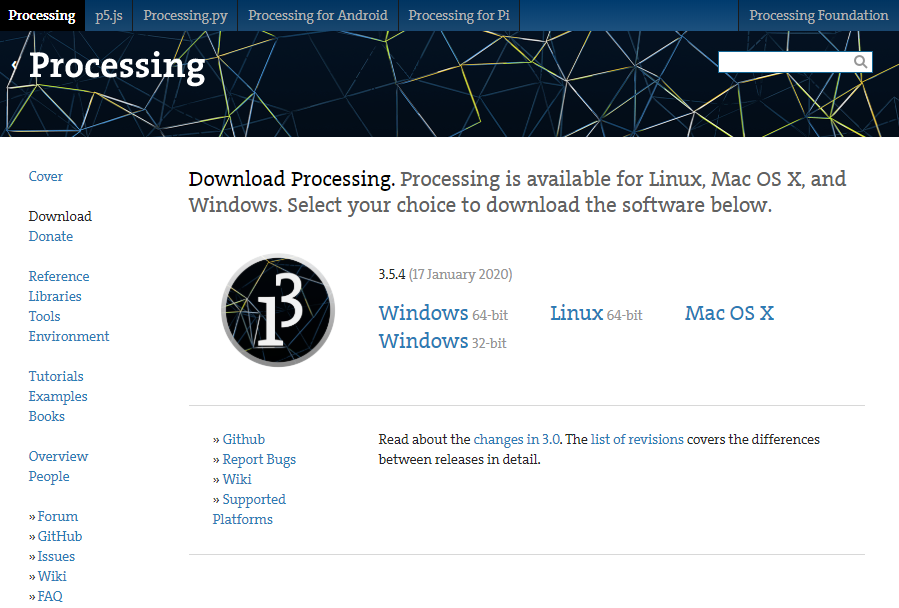

https://processing.org/download/ からダウンロードしてください。
該当するOSのところをクリックします。（ここではWindows 64bitで話を進めます）
processing-3.5.4-windows64.zip を保存して解凍します。
解凍して作成されたフォルダの中の processing.exe を起動します。

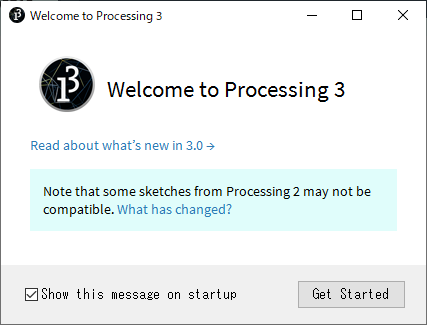

下記の画面が表示された場合は Get Started ボタンをクリックします。

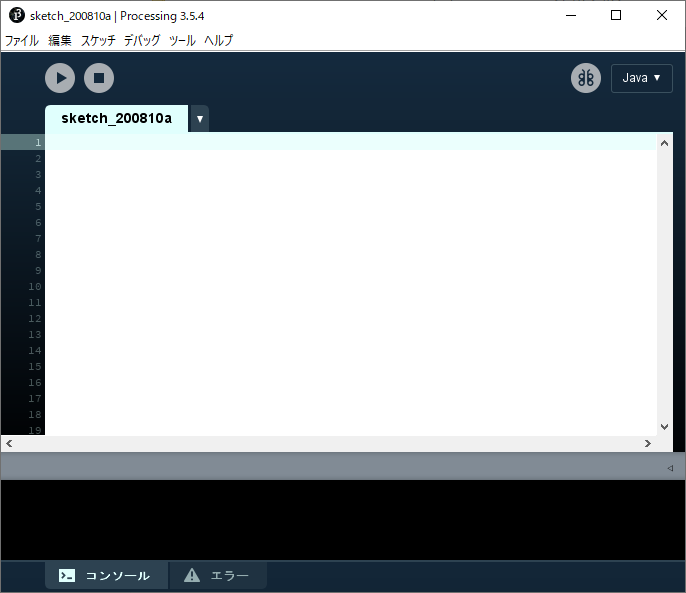

このような画面が表示されます。

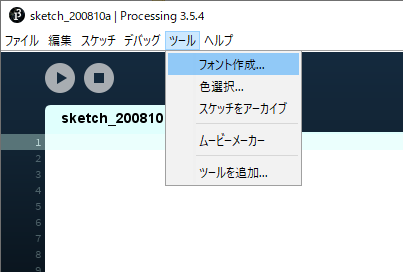

ツール > フォント作成を選択します。

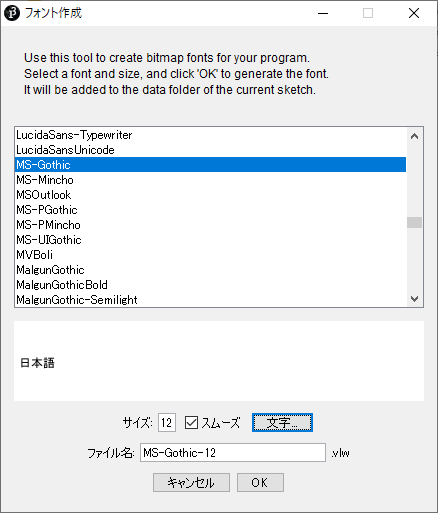

このような画面が表示されます。
真ん中のリストから作成したいフォントを選択します。
日本語を表示させたい場合は、日本語に対応したフォントを選択してください。
リストの下の「Forsaking...」と書いてあるところをクリックするとサンプルテキストを変えることができますので、適当な日本語を入力するとフォント選択の助けになります。
フォントサイズはここで指定した大きさに固定されます。
いくつかのサイズを使用したい場合は、必要なサイズの個数分だけフォントを作成します。

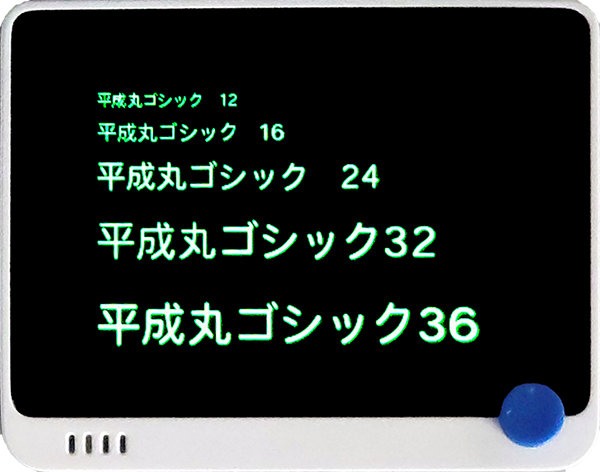

サイズ見本

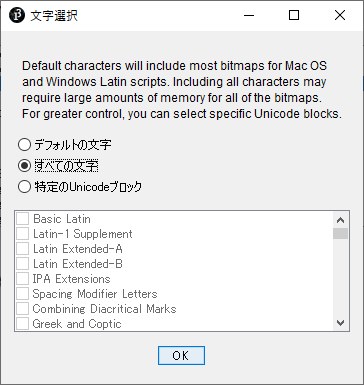

「文字」ボタンを押して「すべての文字」を選択して「OK」をクリックします。
ファイル名はそのままでいいと思います。
「OK」をクリックします。
少々時間がかかります。（フォントサイズやPCスペックによりますが1～2分ぐらい）
フォント作成ウィンドウが閉じるまでお待ちください。

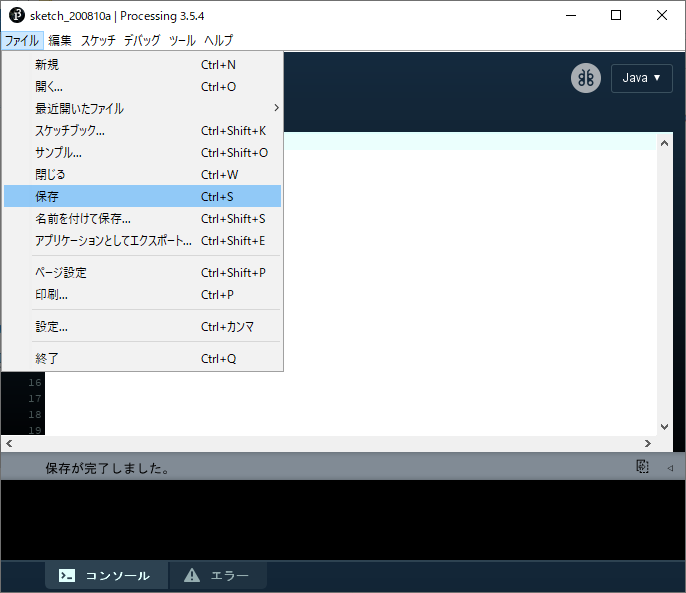

保存します。
ファイル > 保存を選択してください。
デスクトップなどわかりやすい場所に保存することをお勧めします。
保存したフォルダの中のdataフォルダに今作成したフォント（〇〇.vlw）が入っています。
いくつかのフォントを作成する場合は、今の作業を繰り返します。
1度保存すると毎回保存しなくても dataフォルダの中に自動的に保存されます。
作成したフォントをパソコンでSDカードに保存します。
SDカードをWio Terminalに挿入します。

User_Setup.hの修正

デフォルトでは Smooth Font は OFF になっているので、User_Setup.hを修正します。
User_Setup.hは以下の場所にあります。（環境によって異なるかもしれません）
C:\Users\○○\AppData\Local\Arduino15\packages\Seeeduino\
hardware\samd\1.7.8\libraries\Seeed_Arduino_LCD
※○○はユーザ名になります。
214行目の　 //#define SMOOTH_FONT　の行頭 // を削除します。
#define SMOOTH_FONT　のように変更したら、上書き保存してください。

//                            USER DEFINED SETTINGS
//   Set driver type, fonts to be loaded, pins used and SPI control method etc
//
//   See the User_Setup_Select.h file if you wish to be able to define multiple
//   setups and then easily select which setup file is used by the compiler.
//
//   If this file is edited correctly then all the library example sketches should
//   run without the need to make any more changes for a particular hardware setup!
//   Note that some sketches are designed for a particular TFT pixel width/height


// ##################################################################################
//
// Section 1. Call up the right driver file and any options for it
//
// ##################################################################################

// Only define one driver, the other ones must be commented out
#define ILI9341_DRIVER
//#define ST7735_DRIVER      // Define additional parameters below for this display
//#define ILI9163_DRIVER     // Define additional parameters below for this display
//#define S6D02A1_DRIVER
//#define RPI_ILI9486_DRIVER // 20MHz maximum SPI
//#define HX8357D_DRIVER
//#define ILI9481_DRIVER
//#define ILI9486_DRIVER
//#define ILI9488_DRIVER     // WARNING: Do not connect ILI9488 display SDO to MISO if other devices share the SPI bus (TFT SDO does NOT tristate when CS is high)
//#define ST7789_DRIVER      // Full configuration option, define additional parameters below for this display
//#define ST7789_2_DRIVER    // Minimal configuration option, define additional parameters below for this display
//#define R61581_DRIVER

// Some displays support SPI reads via the MISO pin, other displays have a single
// bi-directional SDA pin and the library will try to read this via the MOSI line.
// To use the SDA line for reading data from the TFT uncomment the following line:

// #define TFT_SDA_READ      // This option is for ESP32 ONLY, tested with ST7789 display only

// For ST7789 ONLY, define the color order IF the blue and red are swapped on your display
// Try ONE option at a time to find the correct color order for your display

//  #define TFT_RGB_ORDER TFT_RGB  // Color order Red-Green-Blue
//  #define TFT_RGB_ORDER TFT_BGR  // Color order Blue-Green-Red

// For M5Stack ESP32 module with integrated ILI9341 display ONLY, remove // in line below

// #define M5STACK

// For ST7789, ST7735 and ILI9163 ONLY, define the pixel width and height in portrait orientation
// #define TFT_WIDTH  80
// #define TFT_WIDTH  128
// #define TFT_WIDTH  240 // ST7789 240 x 240 and 240 x 320
// #define TFT_HEIGHT 160
// #define TFT_HEIGHT 128
// #define TFT_HEIGHT 240 // ST7789 240 x 240
// #define TFT_HEIGHT 320 // ST7789 240 x 320

// For ST7735 ONLY, define the type of display, originally this was based on the
// color of the tab on the screen protector film but this is not always true, so try
// out the different options below if the screen does not display graphics correctly,
// e.g. colors wrong, mirror images, or tray pixels at the edges.
// Comment out ALL BUT ONE of these options for a ST7735 display driver, save this
// this User_Setup file, then rebuild and upload the sketch to the board again:

// #define ST7735_INITB
// #define ST7735_GREENTAB
// #define ST7735_GREENTAB2
// #define ST7735_GREENTAB3
// #define ST7735_GREENTAB128    // For 128 x 128 display
// #define ST7735_GREENTAB160x80 // For 160 x 80 display (BGR, inverted, 26 offset)
// #define ST7735_REDTAB
// #define ST7735_BLACKTAB
// #define ST7735_REDTAB160x80   // For 160 x 80 display with 24 pixel offset

// If colors are inverted (white shows as black) then uncomment one of the next
// 2 lines try both options, one of the options should correct the inversion.

// #define TFT_INVERSION_ON
// #define TFT_INVERSION_OFF

// If a backlight control signal is available then define the TFT_BL pin in Section 2
// below. The backlight will be turned ON when tft.begin() is called, but the library
// needs to know if the LEDs are ON with the pin HIGH or LOW. If the LEDs are to be
// driven with a PWM signal or turned OFF/ON then this must be handled by the user
// sketch. e.g. with digitalWrite(TFT_BL, LOW);

// #define TFT_BACKLIGHT_ON HIGH  // HIGH or LOW are options

// ##################################################################################
//
// Section 2. Define the pins that are used to interface with the display here
//
// ##################################################################################

// We must use hardware SPI, a minimum of 3 GPIO pins is needed.
// Typical setup for ESP8266 NodeMCU ESP-12 is :
//
// Display SDO/MISO  to NodeMCU pin D6 (or leave disconnected if not reading TFT)
// Display LED       to NodeMCU pin VIN (or 5V, see below)
// Display SCK       to NodeMCU pin D5
// Display SDI/MOSI  to NodeMCU pin D7
// Display DC (RS/AO)to NodeMCU pin D3
// Display RESET     to NodeMCU pin D4 (or RST, see below)
// Display CS        to NodeMCU pin D8 (or GND, see below)
// Display GND       to NodeMCU pin GND (0V)
// Display VCC       to NodeMCU 5V or 3.3V
//
// The TFT RESET pin can be connected to the NodeMCU RST pin or 3.3V to free up a control pin
//
// The DC (Data Command) pin may be labeled AO or RS (Register Select)
//
// With some displays such as the ILI9341 the TFT CS pin can be connected to GND if no more
// SPI devices (e.g. an SD Card) are connected, in this case comment out the #define TFT_CS
// line below so it is NOT defined. Other displays such at the ST7735 require the TFT CS pin
// to be toggled during setup, so in these cases the TFT_CS line must be defined and connected.
//
// The NodeMCU D0 pin can be used for RST
//
//
// Note: only some versions of the NodeMCU provide the USB 5V on the VIN pin
// If 5V is not available at a pin you can use 3.3V but backlight brightness
// will be lower.


// ###### EDIT THE PIN NUMBERS IN THE LINES FOLLOWING TO SUIT YOUR BOARD SETUP ######

// For seeed samd21
//#define HASSPI 1
//#define SPICOM SPI
//#define TFT_CS   5
//#define TFT_DC   6
//#define TFT_RST  -1    // Set TFT_RST to -1 if the display RESET is connected to RST or 3.3V

// For K210 -
//#define HASSPI 1
//#define SPICOM SPI
//#define TFT_CS   29
//#define TFT_DC   25
//#define TFT_RST  33
//#define TFT_RST  -1    // Set TFT_RST to -1 if the display RESET is connected to RST or 3.3V

//For seeed GroveUI - u
#if  defined(ARDUINO_ARCH_SAMD) && defined(SEEED_GROVE_UI_WIRELESS)
#define HASSPI 1
#define SPICOM   LCD_SPI
#define TFT_CS   LCD_SS_PIN
#define TFT_DC   LCD_DC
#define TFT_RST  LCD_RESET  //Set TFT_RST to -1 if the display RESET is connected to RST or 3.3V
#define TFT_BL   LCD_BACKLIGHT
#define TFT_BACKLIGHT_ON HIGH
#define TFT_BACKLINGT_V 2000
#elif defined(ARDUINO_ARCH_SAMD)
#define HASSPI 1
#define SPICOM SPI
#define TFT_CS   5
#define TFT_DC   6
#define TFT_RST  -1    // Set TFT_RST to -1 if the display RESET is connected to RST or 3.3V
#else
    #error "you need to config in USer_Setup.h"
#endif


//For GD32
// #define TFT_RST PE1
// #define TFT_BL PD12
// #define TFT_BACKLIGHT_ON LOW

// ##################################################################################
//
// Section 3. Define the touch function
//
// ##################################################################################

// #define TOUCH

//for four wire touch
//#define FOURWIRETOUCH
//#define YP A2   // must be an analog pin, use "An" notation!
//#define XM A1   // must be an analog pin, use "An" notation!
//#define XP A3   // can be a digital pin,

//for adx

// #define XPT2046TOUCH
// #define XPT_CS  PD13
// #define XPT_MOSI PE2
// #define XPT_MISO PE3
// #define XPT_CLK PE0
// #define XPT_PENIRQ PE4



// ##################################################################################
//
// Section 4. Define the fonts that are to be used here
//
// ##################################################################################

// Comment out the #defines below with // to stop that font being loaded
// The ESP8366 and ESP32 have plenty of memory so commenting out fonts is not
// normally necessary. If all fonts are loaded the extra FLASH space required is
// about 17Kbytes. To save FLASH space only enable the fonts you need!

#define LOAD_GLCD   // Font 1. Original Adafruit 8 pixel font needs ~1820 bytes in FLASH
#define LOAD_FONT2  // Font 2. Small 16 pixel high font, needs ~3534 bytes in FLASH, 96 characters
#define LOAD_FONT4  // Font 4. Medium 26 pixel high font, needs ~5848 bytes in FLASH, 96 characters
#define LOAD_FONT6  // Font 6. Large 48 pixel font, needs ~2666 bytes in FLASH, only characters 1234567890:-.apm
#define LOAD_FONT7  // Font 7. 7 segment 48 pixel font, needs ~2438 bytes in FLASH, only characters 1234567890:-.
#define LOAD_FONT8  // Font 8. Large 75 pixel font needs ~3256 bytes in FLASH, only characters 1234567890:-.
//#define LOAD_FONT8N // Font 8. Alternative to Font 8 above, slightly narrower, so 3 digits fit a 160 pixel TFT
#define LOAD_GFXFF  // FreeFonts. Include access to the 48 Adafruit_GFX free fonts FF1 to FF48 and custom fonts

// Comment out the #define below to stop the SPIFFS filing system and smooth font code being loaded
// this will save ~20kbytes of FLASH
#define SMOOTH_FONT


// ##################################################################################
//
// Section 5. Other options
//
// ##################################################################################

// Define the SPI clock frequency, this affects the graphics rendering speed. Too
// fast and the TFT driver will not keep up and display corruption appears.
// With an ILI9341 display 40MHz works OK, 80MHz sometimes fails
// With a ST7735 display more than 27MHz may not work (spurious pixels and lines)
// With an ILI9163 display 27 MHz works OK.
// The RPi typically only works at 20MHz maximum.

// #define SPI_FREQUENCY   1000000
// #define SPI_FREQUENCY   5000000
// #define SPI_FREQUENCY  10000000
// #define SPI_FREQUENCY  20000000
#define SPI_FREQUENCY  50000000 // Actually sets it to 26.67MHz = 80/3
// #define SPI_FREQUENCY  40000000 // Maximum to use SPIFFS
// #define SPI_FREQUENCY  80000000

// Optional reduced SPI frequency for reading TFT
#define SPI_READ_FREQUENCY  20000000

// The XPT2046 requires a lower SPI clock rate of 2.5MHz so we define that here:
#define SPI_TOUCH_FREQUENCY  2500000

// The ESP32 has 2 free SPI ports i.e. VSPI and HSPI, the VSPI is the default.
// If the VSPI port is in use and pins are not accessible (e.g. TTGO T-Beam)
// then uncomment the following line:
//#define USE_HSPI_PORT

// Comment out the following #define if "SPI Transactions" do not need to be
// supported. When commented out the code size will be smaller and sketches will
// run slightly faster, so leave it commented out unless you need it!

// Transaction support is needed to work with SD library but not needed with TFT_SdFat
// Transaction support is required if other SPI devices are connected.

// Transactions are automatically enabled by the library for an ESP32 (to use HAL mutex)
// so changing it here has no effect

#define SUPPORT_TRANSACTIONS

表示方法

フォントの読み込み

void loadFont(String fontName);

フォントファイルのすべての文字の表示

void showFont(uint32_t td);
td　は表示維持時間（単位：mSec）

フォントのUnload

void unloadFont();

サンプルコード

ダウンロード
https://files.seeedstudio.com/wiki/Wio-Terminal/res/JanpaneseFonts.zip
上記ZIPファイルを解凍します。
サンプルスケッチ（JanpaneseFonts.ino）と2つのフォント（Apple-Chancery-24.vlw、Latin-Hiragana-24.vlw）が現れます。
2つのフォントはSDカードにコピーして Wio Terminal に挿入します。
サンプルスケッチをArduino IDEで開いて、コンパイル後にWio Terminalに転送します。

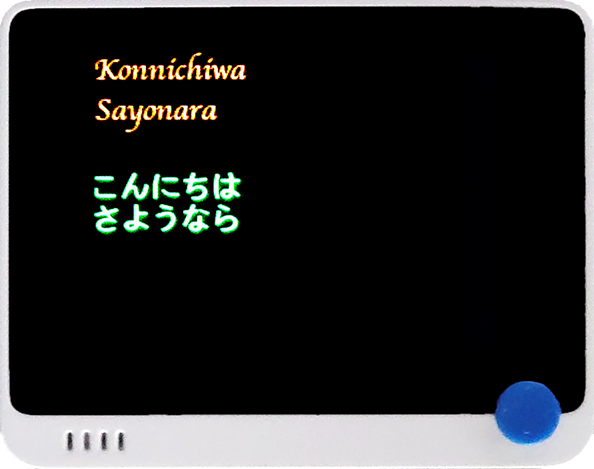

画面に「こんにちは」「さようなら」などと表示されます。

#include<SPI.h>
#include "Seeed_FS.h"
#include "SD/Seeed_SD.h"
#include"TFT_eSPI.h"

TFT_eSPI tft;

void setup() {
    tft.begin();
    Serial.begin(115200);
    tft.setRotation(3);
    tft.fillScreen(TFT_BLACK); //Black background

    while(!SD.begin(SDCARD_SS_PIN, SDCARD_SPI)){
        Serial.println("SD card error!\n");
        while(1);
  }
  delay(1000);

  tft.loadFont("Apple-Chancery-24");
  // Show all characters on screen with 2 second (2000ms) delay between screens
  tft.showFont(2000); // Note: This function moves the cursor position!

  tft.setTextColor(TFT_RED,TFT_BLACK);
  tft.setCursor(0,0);

  tft.println("Konnichiwa");
  tft.println("Sayonara");
  tft.println();
  tft.unloadFont();

  tft.loadFont("Latin-Hiragana-24");
  tft.setTextColor(TFT_GREEN,TFT_BLACK);
  tft.println("こんにちは");
  tft.println("さようなら");
  tft.unloadFont();

}
void loop(){}
